pièces d'accastillagE pour imprimantes 3D


Le développement et l’accessibilité des imprimantes 3D nous ont donné l’idée de mettre à votre disposition gratuitement un certain nombre de fichiers 3D prêts à imprimer.
Vous y trouverez des pièces Karver mais également quelques produits basiques génériques.
Cet espace est le vôtre, si vous avez des demandes particulières ou des fichiers que vous souhaitez mettre à la disposition de notre petite communauté, n’hésitez pas à nous contacter.
N’hésitez pas à nous renvoyer quelques photos de vos impressions. Nous les publierons sur notre page Facebook.
La diversité des matières utilisables pour réaliser des pièces en impression 3D sont trop nombreuses pour que nous puissions nous engager sur la résistance et la durabilité des designs mis à disposition. L’impression et l’utilisation sont donc sous votre seule responsabilité.

Pinoches (Design Malo Holmogorof)
Note : Fichiers réalisés par un jeune étudiant français de l’ICAM Nantes. Merci Malo !

Embout de gaffe (Design Malo Holmogorof)
– Gaffe pour manche fileté 20mm
– Gaffe pour manche fileté 22mm
– Gaffe pour manche fileté 24mm
– Gaffe pour manche fileté 26mm
Note : Les 4 fichiers permettent de s’adapter à différents diamètres de manche.
Filoir de chandelier (Design Jannis Bader)
– Fichier en .STL
– Dessin technique .PDF
– Explications & montage . PDF
Note :
Ces fichiers nous ont été envoyés par un jeune étudiant en design industriel hollandais. Merci à lui pour sa contribution (et sa patience).
Crochet de filière
Note : Permet d’accrocher plein de trucs à vos filières (pare battages, cordages, coussins, …). Passage max côté filière : 6 mm
Range cordage
– Vidéo
Note : Ce petit accessoire très pratique permet de ranger proprement vos cordages. Fixation par vis M5.

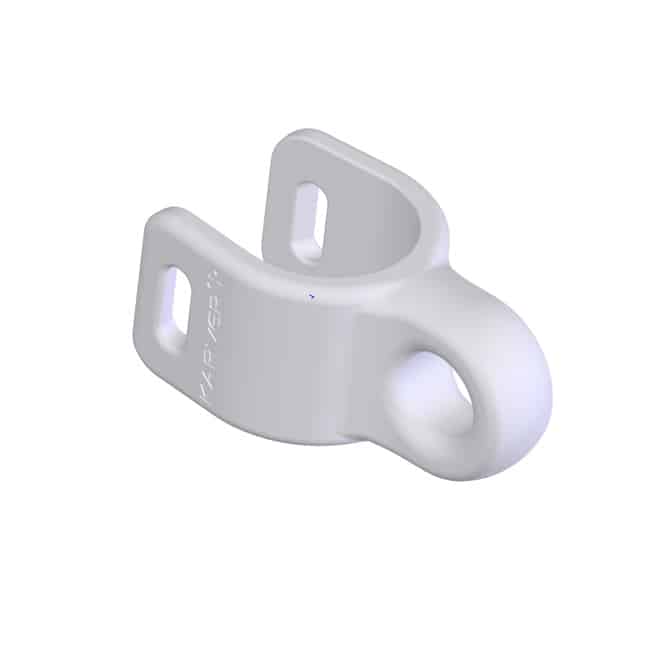

Oeil pour tube 25 mm
Note : A fixer avec un petit cordage (lashing) sur n’importe quel tube de diamètre 25 mm (balcon, chandelier, …)

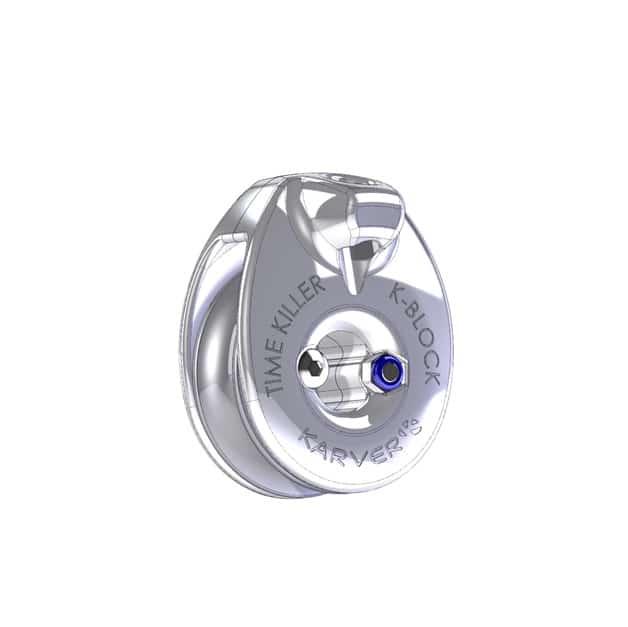

Poulie lashing. Cordage max 14 mm. Charge max 400 kg
– Fichier en .STL (joues)
Note : 3 pièces à imprimer (2 joues & 1 réa). A assembler avec 2 vis M4x25mm + écrous. Billes des roulements en plastique ou inox (pas de fichier !) : 36 billes de 5 mm (disponible dans la plupart des magasins d’accastillage).
